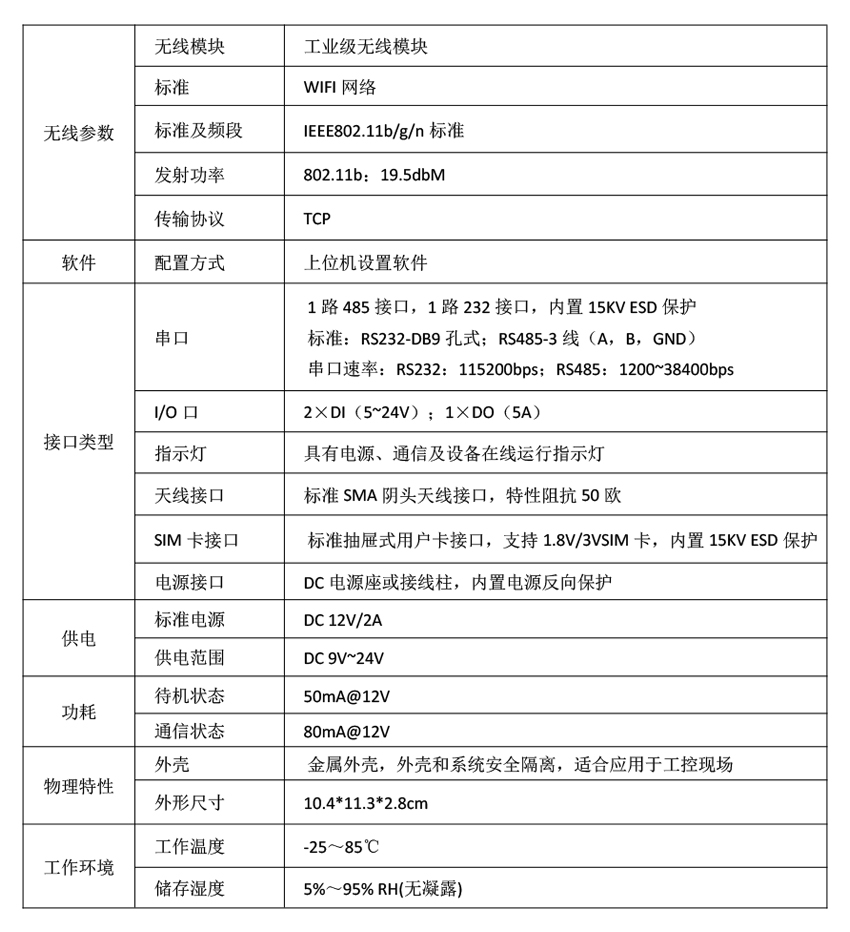

MT-R510是集成了RS232/RS485接口、2路開關量輸入、1路繼電器輸出和無線數據通信于一體的高性能測控裝置，可以直接接入各種RS485傳感器、電平信號、干觸點等，是實施無線測控的智能終端設備。數據的存儲、周期和上報周期可以根據用戶環境的要求而調整
（1）設備都有外部電源供電時（網關供電可以由“電源適配器”和“接插件端口接入”的方式，圖為“接插件端口接入”方式）接線如圖1：
（2）多RS485設備時，采用“手拉手”接線方式；外接傳感器設備（RS485設備儀器）在電源與網關電源適配的前提下可以由網關供電。接線如圖2：
| 名稱 | 下載 |
| 規格書 | MT-R510智能測控終端（WIFI）規格書 |
| 說明書 | MT-D310/D510/R310/R410/R510使用說明書 |
| 配置工具 | DTU參數配置工具 |
